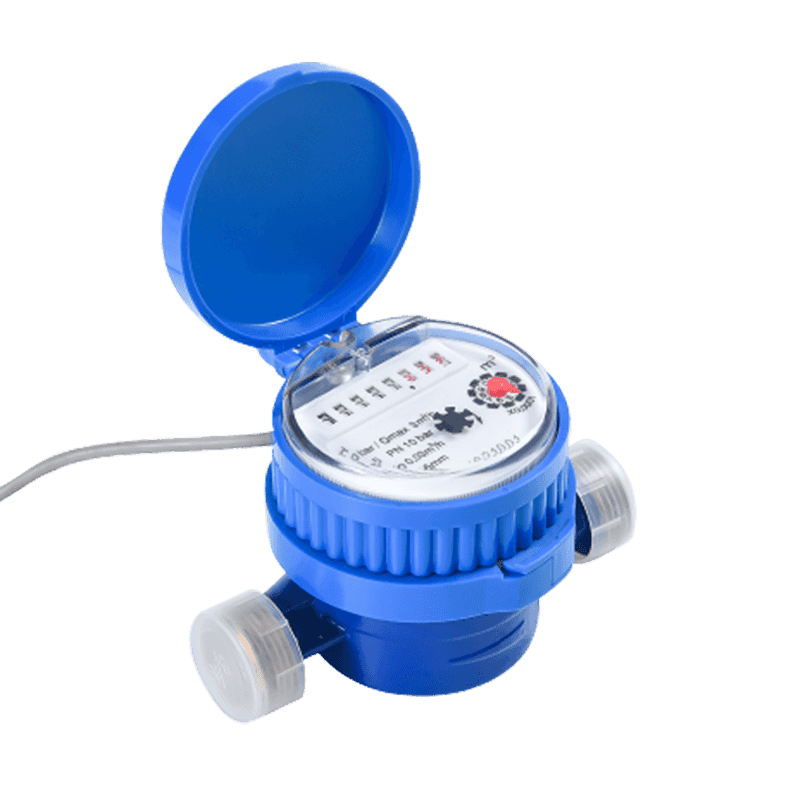

km02-09
ผลิตภัณฑ์ชุดนี้ใช้โมดูลการอ่านโดยตรงโฟโตอิเล็กทริกเพื่ออ่านข้อมูลการใช้น้ำและอัปโหลดผ่านสายพิเศษ ระบบทั้งหมดประกอบด้วยเครื่องวัดน้ำนักสะสมและศูนย์การจัดการ ฟังก์ชั่นการอ่านโดยตรง, ไม่มีแบตเตอรี่ในตัว, อายุการใช้งานที่ยาวนาน, กันน้ำ, ป้องกันสแตติก, กันความชื้น, ต่อต้านพุ่ม, การรบกวนต่อต้านแม่เหล็ก, วาล์วควบคุมเสริม, ระดับกันน้ำสูง
คำอธิบาย
1. คุณสมบัติ
ไดรฟ์แม่เหล็กที่มีการลงทะเบียนแบบ Super Dry, การอ่านที่ชัดเจนในระยะยาว
วัสดุ, เหล็ก, พลาสติก, ทองเหลือง, สแตนเลส
กันความชื้นป้องกันแสงแดดต่อต้านความผันผวนการรบกวนการรบกวนต่อต้านแม่เหล็กการป้องกันการแช่แข็ง IP68
การใช้น้ำสามารถอ่านหรือบันทึกได้ทันเวลา
สภาพแวดล้อม: B, E1
แหล่งจ่ายไฟเป็นศูนย์ยกเว้นการอ่านปริมาณการใช้น้ำ
ง่ายต่อการเพิ่มและบำรุงรักษาเครื่องวัดน้ำและนักสะสม
nonreturn valve และตัวกรองสำหรับตัวเลือก
โล่แม่เหล็กสำหรับการป้องกันแม่เหล็กภายนอก
2. เทคนิคอิเล็กทรอนิกส์
| แรงดันไฟฟ้าทำงาน | อุณหภูมิในการทำงาน | ปัจจุบันทำงาน | เอาท์พุท |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9ma | RS-485 |
3. เส้นโค้งการสูญเสียหัว
4. เส้นโค้งข้อผิดพลาดความแม่นยำ
5. มิติการติดตั้ง
| รายการหมายเลข | lXSGY-15 | |
| L | มม. | 110 |
| ชม | มม. | 80 |
| W | มม. | 80 |
| เธรดการเชื่อมต่อ: | D (มม.) | G3/4 " |
| ไม่มีสหภาพ กิโลกรัม | 0.47kg | |
6. พารามิเตอร์ทางเทคนิคหลัก
| หมายเลขรุ่น | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| เส้นผ่านศูนย์กลางเล็กน้อย (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| อัตราส่วน Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| อัตราการไหลของโอเวอร์โหลด (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| อัตราการไหลถาวร (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| อัตราการไหลในช่วงเปลี่ยนผ่าน (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| ระดับความแม่นยำ: | 2 | ||||||||||||||
| ข้อผิดพลาดสูงสุดที่อนุญาตสำหรับโซนอัตราการไหลที่ต่ำกว่า (MPEι) | ± 5% | ||||||||||||||
| ข้อผิดพลาดสูงสุดที่อนุญาตสำหรับโซนอัตราการไหลส่วนบน (MPEμ) | ± 2% สำหรับน้ำที่มีอุณหภูมิ≤30℃ ± 3% สำหรับน้ำที่มีอุณหภูมิ> 30 ℃ | ||||||||||||||
| ระดับอุณหภูมิ | T30, T50 | ||||||||||||||
| ชั้นเรียนแรงดันน้ำ | แผนที่ 10 | ||||||||||||||
| ชั้นเรียนการสูญเสียแรงดัน | △ p63 | ||||||||||||||
| ระบุช่วง [m³] | 99 999 | ||||||||||||||
| ความละเอียดของ ระบุอุปกรณ์ [m³] | 0.00005 | ||||||||||||||
| คลาสความไวของโปรไฟล์การไหล | U10 D5 | ||||||||||||||
| ข้อ จำกัด การปฐมนิเทศ | แนวนอน | ||||||||||||||
