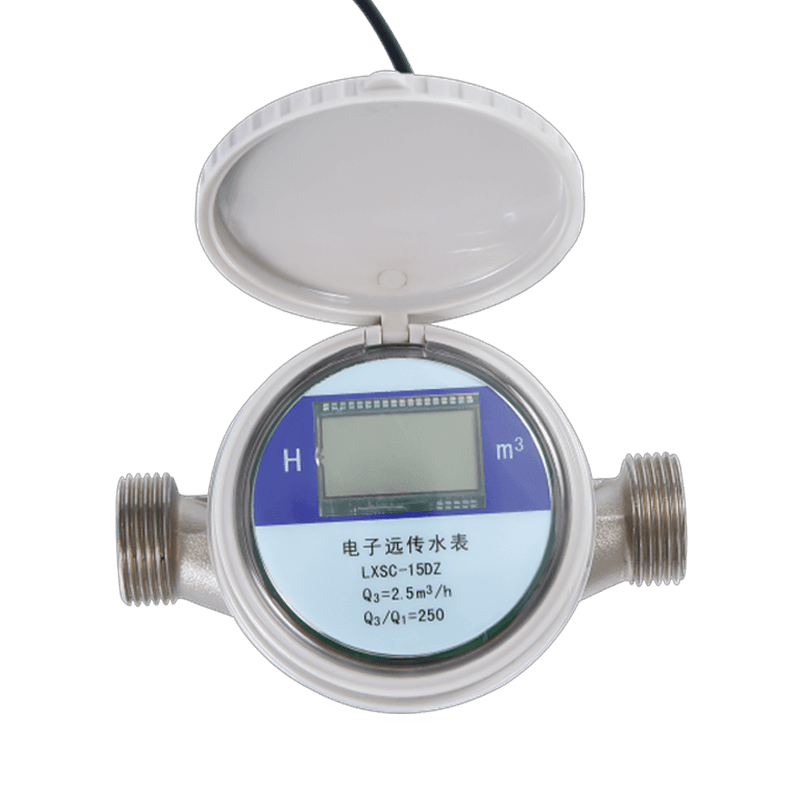

km02-08
ผลิตภัณฑ์ชุดนี้ใช้โมดูลการอ่านโดยตรงโฟโตอิเล็กทริกเพื่ออ่านข้อมูลการใช้น้ำและอัปโหลดผ่านสายพิเศษ ระบบทั้งหมดประกอบด้วยเครื่องวัดน้ำนักสะสมและศูนย์การจัดการ มันมีฟังก์ชั่นการอ่านโดยตรงไม่มีแบตเตอรี่ในตัวอายุการใช้งานที่ยาวนานกันน้ำกันน้ำป้องกันความชื้นต้านการหน่วงการรบกวนต่อต้านแม่เหล็กวาล์วควบคุมเสริมและระดับกันน้ำสูง
คำอธิบาย
1. คุณสมบัติ
เครื่องวัดน้ำระยะไกลแบบดิจิตอลเดี่ยว l เดี่ยว
การลงทะเบียนแบบแห้ง, ไดรฟ์แม่เหล็ก
วัสดุ, เหล็ก, พลาสติก, ทองเหลือง, สแตนเลส
กันความชื้นป้องกันแสงแดดต่อต้านความผันผวนการรบกวนการรบกวนต่อต้านแม่เหล็กการป้องกันการแช่แข็ง IP68
การใช้น้ำสามารถอ่านหรือบันทึกได้ทันเวลา
สภาพแวดล้อม: B, E1
แหล่งจ่ายไฟเป็นศูนย์ยกเว้นการอ่านปริมาณการใช้น้ำ
ง่ายต่อการเพิ่มและบำรุงรักษาเครื่องวัดน้ำและนักสะสม
2. เทคนิคอิเล็กทรอนิกส์
แรงดันไฟฟ้าทำงาน | อุณหภูมิในการทำงาน | ปัจจุบันทำงาน | เอาท์พุท |
DC9-15V (RS-485) | 0 ℃ ~ 45 ℃ | ≤9ma | RS-485 |
3. เส้นโค้งการสูญเสียหัว
4. เส้นโค้งข้อผิดพลาดความแม่นยำ
5. มิติการติดตั้ง
รายการหมายเลข | LXSGY-15 | |
L | มม. | 110 |
ชม | มม. | 80 |
W | มม. | 70 |
เธรดการเชื่อมต่อ: | D (มม.) | G3/4 " |
D (มม.) | R1/2 | |
ไม่มีสหภาพ กิโลกรัม | 0.47 | |
6. พารามิเตอร์ทางเทคนิคหลัก
หมายเลขรุ่น | LXSGY-15 |
เส้นผ่านศูนย์กลางเล็กน้อย (DN) [MM- | 15 |
อัตราส่วน Q3/Q1 | 250 |
อัตราการไหลของโอเวอร์โหลด (Q4) [m³/h] | 3.125 |
อัตราการไหลถาวร (Q3) [m³/h] | 2.5 |
อัตราการไหลในช่วงเปลี่ยนผ่าน (Q2) [M³/H] | 0.025 |
อัตราการไหลขั้นต่ำ (Q1) [M³/H] | 0.015 |
ระดับความแม่นยำ | 2 |
ข้อผิดพลาดสูงสุดที่อนุญาตสำหรับโซนอัตราการไหลที่ต่ำกว่า (MPEι) | ± 5% |
ข้อผิดพลาดสูงสุดที่อนุญาตสำหรับ โซนอัตราการไหลส่วนบน (MPEμ) | ± 2% สำหรับน้ำที่มีอุณหภูมิ≤30℃ ± 3% สำหรับน้ำที่มีอุณหภูมิ> 30 ℃ |
ระดับอุณหภูมิ | T30, T50 |
ชั้นเรียนแรงดันน้ำ: | แผนที่ 16 |
ชั้นเรียนการสูญเสียแรงดัน: | △ p63 |
ช่วงการระบุ [ | 99 999 |
ความละเอียดของ อุปกรณ์ระบุ [ | 0.00005 |
คลาสความไวของโปรไฟล์การไหล | U10 D5 |
ข้อ จำกัด การปฐมนิเทศ | ตามแนวนอน |
อินเทอร์เฟซและการสื่อสาร | M-BUS, RS485, LORAWAN, PULSE |
