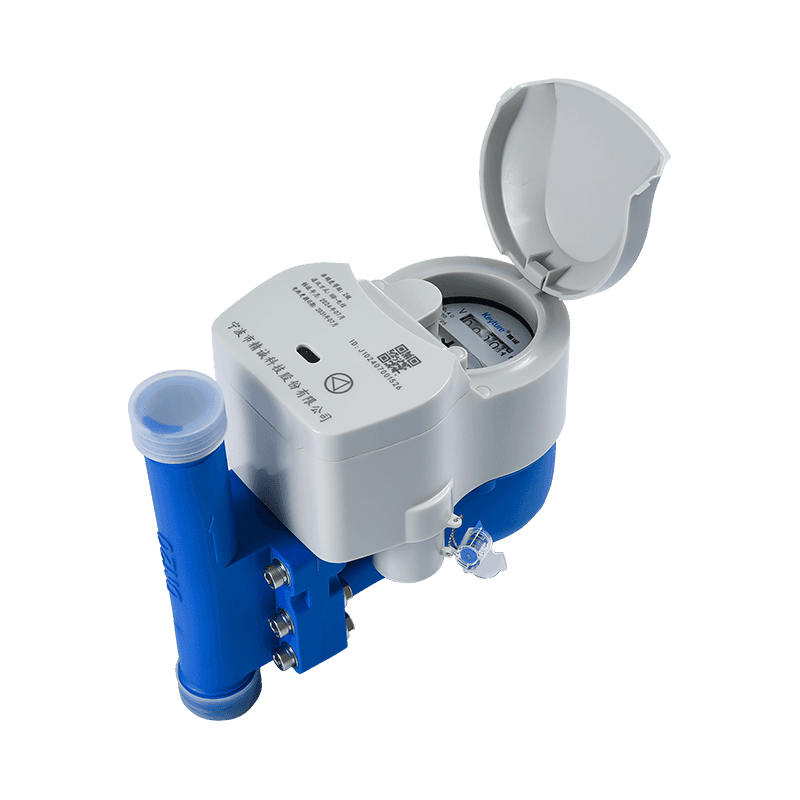

KM01-13
ผลิตภัณฑ์ชุดนี้เป็นเครื่องวัดน้ำระยะไกลแบบไร้สายที่แยกส่วนช่างจากโมดูลอัจฉริยะอย่างสมบูรณ์และอัปโหลดการใช้น้ำผ่านอินเทอร์เน็ต NB \ Lora รายงานข้อมูล 24 ชั่วโมงของวันก่อนหน้า ความถี่ในการส่งสามารถตั้งค่าหรือเปลี่ยนแปลงผ่านแพลตฟอร์ม
คำอธิบาย
1. คุณสมบัติ
2. พารามิเตอร์อิเล็กทรอนิกส์
| Datacoมม.s | กระแสไฟฟ้าคงที่ | รายงาน | ความถี่ในการใช้งาน | กำลังส่งผ่าน | รับความไว |
| Lora | 20 μa | สวิตช์ฮอลล์ \ Reed | 470-510Mชมz | 20DBM | -136 1 DBM |
| nb-lot | 10 μa | สวิตช์ฮอลล์ \ Reed | b1, b2, b5, b8, nb-lot | 23dBm | -131 1 dBm |
3. เส้นโค้งการสูญเสียหัว
4. เส้นโค้งข้อผิดพลาดความแม่นยำ
5. มิติการติดตั้ง
| รายการหมายเลข | LXSGW-15 | LXSGW-20 | |
| L1 | มม. | 260 | 270 |
| L | มม. | 185 | 190 |
| H | มม. | 165 | 165 |
| W | mm | 102 | 102 |
| เธรดการเชื่อมต่อ | D (มม.) | G3/4 " | G1 " |
| D (มม.) | R1/2 | R3/4 | |
| ไม่มีสหภาพ กิโลกรัม | 1.4kg | 1.6 กิโลกรัม | |
6. พารามิเตอร์ทางเทคนิคหลัก
| หมายเลขรุ่น | LXSGW-15 | LXSGW-20 | |||||||||||||
| เส้นผ่านศูนย์กลางเล็กน้อย (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| อัตราส่วน Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| อัตราการไหลของโอเวอร์โหลด (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| อัตราการไหลถาวร (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| อัตราการไหลในช่วงเปลี่ยนผ่าน (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| อัตราการไหลขั้นต่ำ (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| ระดับความแม่นยำ | 2 | ||||||||||||||
| ข้อผิดพลาดสูงสุดที่อนุญาตสำหรับโซนอัตราการไหลที่ต่ำกว่า (MPEι) | ± 5% | ||||||||||||||
| ข้อผิดพลาดสูงสุดที่อนุญาตสำหรับโซนอัตราการไหลส่วนบน (MPEμ) | ± 2% สำหรับน้ำที่มีอุณหภูมิ≤30℃ ± 3% สำหรับน้ำที่มีอุณหภูมิ> 30 ℃ | ||||||||||||||
| ระดับอุณหภูมิ | T30, T50 | ||||||||||||||
| ชั้นเรียนแรงดันน้ำ | แผนที่ 16 | ||||||||||||||
| ชั้นเรียนการสูญเสียแรงดัน | △ p63 | ||||||||||||||
| ระบุช่วง [m³] | 99 999 | ||||||||||||||
| ความละเอียดของ | 0.00005 | ||||||||||||||
| ระบุอุปกรณ์ [m³] | |||||||||||||||
| คลาสความไวของโปรไฟล์การไหล | U10 D5 | ||||||||||||||
| ข้อ จำกัด การปฐมนิเทศ | แนวตั้ง | ||||||||||||||
