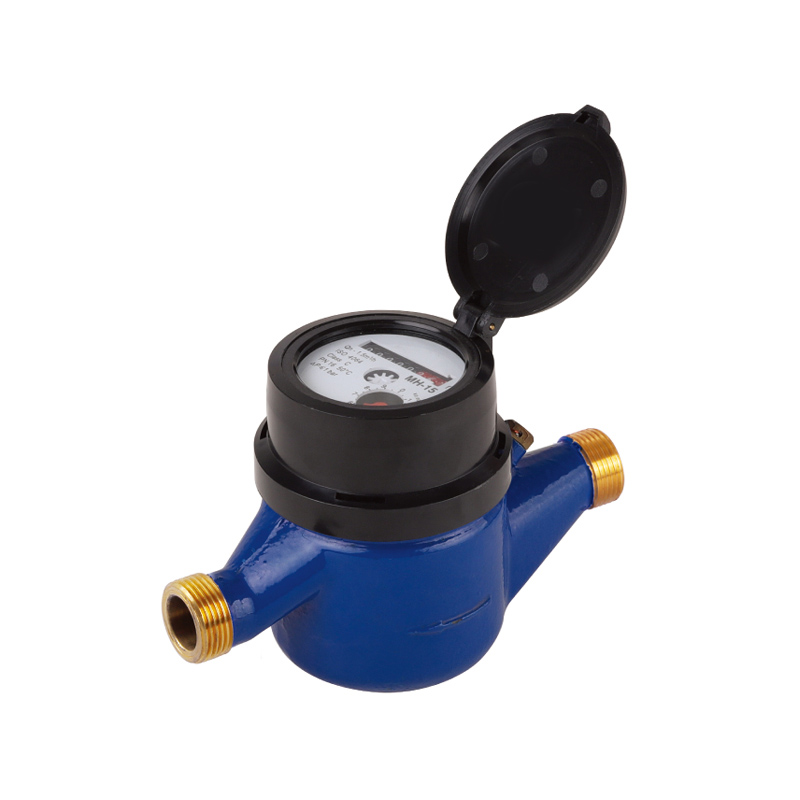

km05-10

เทอร์ลูเมทริก

PREV: เครื่องวัดปริมาณพลาสติกพลาสติกปริมาตรแบบหมุน NEXT:มิเตอร์น้ำเย็นแบบโรตารี่แบบโรตารี่

คำอธิบาย

1. แอปพลิเคชัน

ใช้สำหรับหน่วยครัวเรือนหรือที่อยู่อาศัยในการวัดจดจำและแสดงปริมาณของน้ำเย็นที่ไหลผ่านท่อ การติดตั้งเครื่องวัดน้ำแบบแห้งแบบแห้งในแนวนอนเพื่อให้การอ่านชัดเจนเป็นเวลานาน

2. คุณสมบัติ

●การใช้หลักการการวัดปริมาตรแบบหมุนได้ความแม่นยำสูง

●การลงทะเบียนแบบแห้ง, ไดรฟ์แม่เหล็ก, การรบกวนต่อต้านแม่เหล็ก, การต่อต้านการแช่แข็ง, การอ่านที่ชัดเจนในระยะยาว

●วาล์วที่ไม่กลับมาสามารถย้อนกลับไปได้

●วัสดุ: ทองเหลือง, ตัวเลือกพลาสติกสำหรับตัวเลือก

●มีวาล์วที่ไม่คืนกลับ

●ไม่ได้รับผลกระทบจากกรวดและอนุภาค

●จัดหาซีลตะกั่วและฝาครอบกันฝุ่น

●ยืนยัน ISO4064

●พร้อมใช้งานสำหรับ IP68

3. เส้นโค้งการสูญเสียหัว

4. เส้นโค้งข้อผิดพลาดความแม่นยำ

5. มิติการติดตั้ง

รายการหมายเลข		lXSG-15	LXSG-15	LXSG-15	LXSG-15	LXSG-15
L	มม.	260	295	345	350	375
L1	มม.	165	190	225	230	245
ชม	มม.	110	110	115	115	115
W	มม.	98	98	110	110	110
เธรดการเชื่อมต่อ	D (มม.)	G3/4 "	G1 "	G1-1/4	G1-1/2	G2
เธรดการเชื่อมต่อ	D (มม.)	R1/2	R3/4	R1	R1-1/4	R1-1/2
น้ำหนัก	ไม่มีสหภาพ (กก.)	1.2	1.4	1.8	2.2	2.6
น้ำหนัก

6. ข้อมูลทางเทคนิคหลัก

หมายเลขรุ่น	LXSG-15			LXSG-20			LXSG-25			LXSG-32			LXSG-40
เส้นผ่านศูนย์กลางเล็กน้อย (DN) [MM]	15			20			25			32			40
อัตราส่วน Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
อัตราการไหลของโอเวอร์โหลด (Q4) [m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
อัตราการไหลถาวร (Q3) [m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
อัตราการไหลในช่วงเปลี่ยนผ่าน (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
อัตราการไหลขั้นต่ำ (Q1) [M³/H]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
ระดับความแม่นยำ	2
ข้อผิดพลาดสูงสุดที่อนุญาตสำหรับโซนอัตราการไหลที่ต่ำกว่า (MPEι)	± 5%
ข้อผิดพลาดสูงสุดที่อนุญาตสำหรับโซนอัตราการไหลส่วนบน (MPEμ)	± 2% สำหรับน้ำที่มีอุณหภูมิ≤30℃ ± 3% สำหรับน้ำที่มีอุณหภูมิ＞ 30 ℃
ระดับอุณหภูมิ	T30, T50
ชั้นเรียนแรงดันน้ำ	แผนที่ 16
ชั้นเรียนการสูญเสียแรงดัน	△ p63
ระบุช่วง [m³]	99 999
ความละเอียดของอุปกรณ์ที่ระบุ [M³]	0.00005
คลาสความไวของโปรไฟล์การไหล	U10 D5
ข้อ จำกัด การปฐมนิเทศ	แนวนอน
