คำอธิบาย
1. คุณสมบัติของผลิตภัณฑ์:
2. ข้อมูลทางเทคนิค:
แรงดันน้ำ | 0.6MPA-1.6MPA |
Q3/Q1 | 400/500/1000 |
DN (มม.) | DN40-DN500 |
ความแม่นยำในการวัด | 1 2 |
ช่วงการวัด | 0.001 ~ 10m/s |
อุณหภูมิแวดล้อม | -40 ~ 60 ℃ |
แบตเตอรี่ | 3.6V ลิเธียมหรือ 12VDC 3.6V ลิเธียม |
การก่อสร้าง | สแตนด์อโลน/แยก |
วัสดุเยื่อบุ | HR ยาง F4: PTFE |
หน้าแปลนและร่างกาย | สแตนเลส /เหล็กกล้า |
อินเทอร์เฟซการสื่อสาร | RS485, GSM, GPRS, NB-IOT, CAT 1 |
คลาสความไวของโปรไฟล์การไหล | u0d0 |
ความยาวสายเคเบิล | 5 เมตร |
กดขาดทุน | <= 10 kPa |
อุณหภูมิน้ำ | T30-T50 |
ระยะเวลาการวัด | 1 วินาที/เวลา ~ 15 วินาที/เวลาปรับได้ |
การวัดความถี่ | 5 ครั้ง/1 วินาที |
ทิศทางการวัด | การวัดสองทางบวกและลบ |
ฟังก์ชันอินพุต | ความดันอุณหภูมิ |
โหมด 0Peration | บลูทู ธ การทำงานไร้สาย (ผู้ดำเนินการมืออินฟราเรด) |
กันน้ำ | IP68 |
แอปพลิเคชัน: สำหรับของเหลวนำไฟฟ้า | การนำไฟฟ้า> 20 |

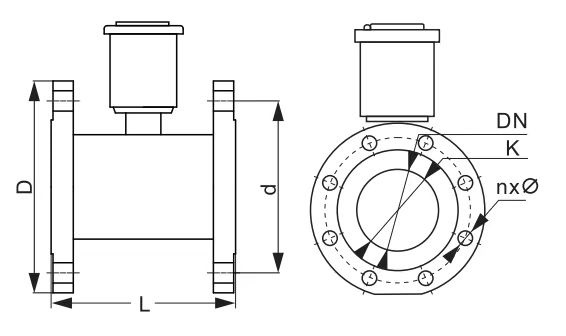

3. มิติการติดตั้ง
DN (มม.) | MPA | การวัด (มม.) | ||||
L | D | K | สกรูขนาดเส้นผ่าศูนย์กลาง (มม.) | จำนวนสำหรับสกรู | ||
40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4. ข้อมูลทางเทคนิคหลัก (มาตรฐาน: GB/T778-2018)
r = 500 เกรด 1 | r = 1,000 เกรด 2 | ||||
DN (ซม.) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
40 | 25 | 0.080 | 0.050 | 0.040 | 0.025 |
50 | 40 | 0.128 | 0.080 | 0.064 | 0.040 |
65 | 63 | 0.200 | 0.125 | 0.101 | 0.063 |
80 | 100 | 0.320 | 0.200 | 0.160 | 0.100 |
100 | 160 | 0.512 | 0.320 | 0.256 | 0.160 |
125 | 250 | 0.800 | 0.500 | 0.400 | 0.250 |
150 | 400 | 1.280 | 0.800 | 0.640 | 0.400 |
200 | 630 | 2.015 | 1.260 | 1.008 | 0.630 |
250 | 1000 | 3.200 | 2.000 | 1.600 | 1.000 |
300 | 1600 | 5.120 | 3.200 | 2.560 | 1.600 |
